Cisailles guillotines manuelles d'atelier CGM

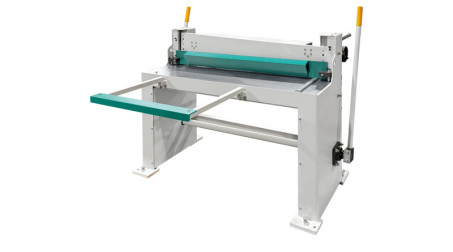

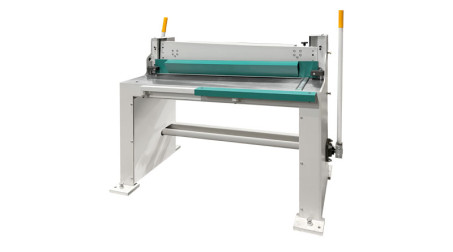

  • Cisaille guillotine d'atelier 1,05ml - acier 1,5 mm -butée arrière 750mm incluse

    Cliquez pour agrandir

  • Cisaille guillotine d'atelier 1,05ml - acier 1,5 mm -butée arrière 750mm incluse - Detail1

    Cliquez pour agrandir

  • Cisaille guillotine d'atelier 1,05ml - acier 1,5 mm -butée arrière 750mm incluse - Detail2

    Cliquez pour agrandir

  • Cisaille guillotine d'atelier 1,05ml - acier 1,5 mm -butée arrière 750mm incluse - Detail6

    Cliquez pour agrandir

  • Cisaille guillotine d'atelier 1,05ml - acier 1,5 mm -butée arrière 750mm incluse - Detail5

    Cliquez pour agrandir

  • Cisaille guillotine d'atelier 1,05ml - acier 1,5 mm -butée arrière 750mm incluse - Detail3

    Cliquez pour agrandir

  • Cisaille guillotine d'atelier 1,05ml - acier 1,5 mm -butée arrière 750mm incluse - Detail4

    Cliquez pour agrandir

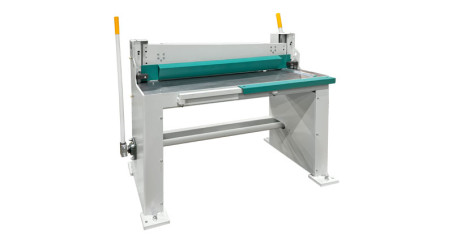

Cisaille manuelle 1 M x 1,5 mm, butée AR manuelle 750 mm, commande latérale

Réf. CGM1050

Délai : nous consulter

Cisaille guillotine manuelle d'atelier à leviers latéraux démultipliés, référence CGM1050, longueur utile de coupe 1 M, capacité acier 1,5 mm, avec butée arrière manuelle à crémaillère incluse.

Plus d’infos

Cisaille manuelle 1 M x 1,5 mm, butée AR manuelle 750 mm, commande latérale


> Les points forts :

  • Cisaille de dernière génération
  • Barre de coupe souple et équilibrée
  • Grands leviers de manœuvre latéraux démultipliés
  • Butées d'équerrage et table rainurée facilitant le positionnement
  • Visibilité de la lame pour les coupes au tracé

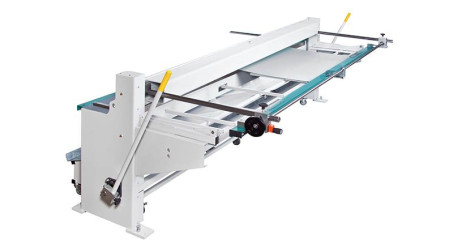

  • Butée arrière manuelle à crémaillère incluse

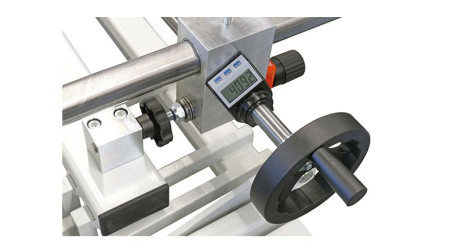

  • Dispositif de conicité pour un parallélisme parfait


> Équipement standard :

  • Table avant de largeur 300 mm et de hauteur 800 mm, rainurée tous les 10 mm pour faciliter les coupes sans appui sur la butée

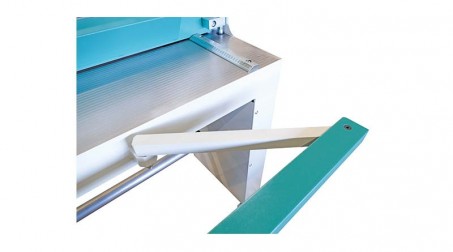

  • Table avant escamotable + 480 mm pour les grands formats
  • Support de tôle arrière escamotable 120 mm (hors option peigne)

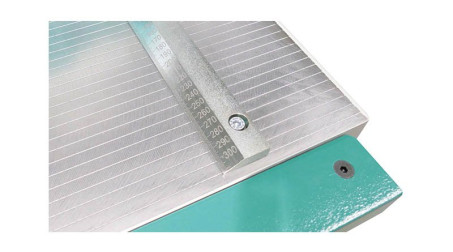

  • Butée d’équerrage graduée à gauche 500 mm et à droite 300 mm

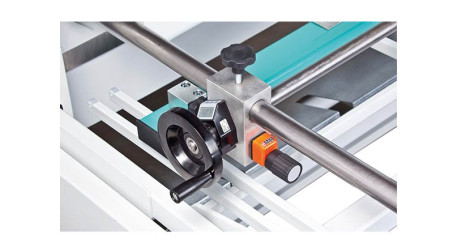

  • Butée arrière à crémaillère avec commande latérale à droite par volant et affichage digital du positionnement
  • Serre tôle automatique
  • Lames monoblocs réversibles 1 fois

Caractéristiques produit

Longueur utile de coupe (mm) 1 050
Capacité Acier S235JR (mm)*

0,4 - 1,5

Capacité Zinc, Cuivre (mm)*

0,4 - 1,8

Capacité Inox (mm)*

0,4 - 0,8

Capacité Alu doux (mm)*

0,4 - 1,8

Lames

Réversibles 1 fois

Angle de coupe

2,8°

Levier de coupe gauche et droit (mm)

1 100

Butée d’équerrage graduée table avant,
côté gauche (mm)

500

Butée d’équerrage graduée table avant,
côté droit (mm)
300

Course de la butée arrière (mm)

15 - 750

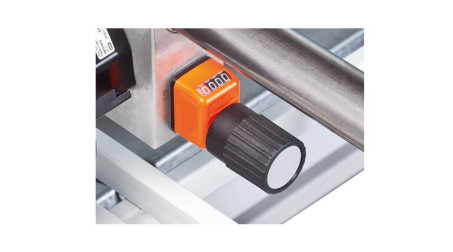

Réglage de conicité sur compteur mécanique (mm)

+/- 5

Dimensions en ordre de marche (L x l x h) (mm)

1 550 x 1 600 x 1 300

Poids net (kg)

433

* mini - maxi



Équipements complémentaires optionnels

Peigne soutien de tôles arrière pour cisaille CGM1050

Peigne soutien de tôles arrière pour cisaille CGM1050

Peigne soutien de tôles arrière automatique pour cisaille CGM1050, référence CGM1050-PEIGNE. Ce dispositif est couplé directement à la barre de coupe et permet au peigne de se positionner automatiquement en position haute pour soutenir la tôle et en position basse pour envoyer la tôle coupée dans le bac.



Ajouter à ma sélection
pour une demande de devis
Bac de récupération avec renvoi des tôles vers l'avant, sur roulettes.

Bac de récupération des tôles sur l'avant, sur roulettes, pour cisaille CGM1050

Bac de récupération de tôles référence CGM1050-BL, récupération sur l'avant de la machine des formats de tôles jusqu'à 750 mm de largeur, 4 roulettes freinées.



Ajouter à ma sélection
pour une demande de devis
