Plieuses manuelles d'atelier PZX

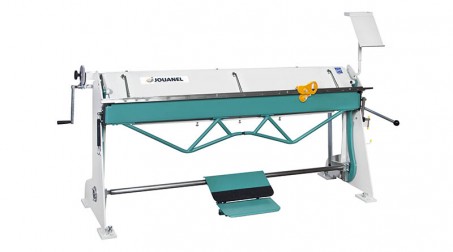

  • Plieuse d'atelier manuelle 2,04 ml - zinc 1,2 mm et acier 1 mm avec tablier ergonomique et pédale

    Cliquez pour agrandir

  • Plieuse d'atelier manuelle 2,04 ml - zinc 1,2 mm et acier 1 mm avec tablier ergonomique et pédale - Detail1

    Cliquez pour agrandir

  • Plieuse d'atelier manuelle 2,04 ml - zinc 1,2 mm et acier 1 mm avec tablier ergonomique et pédale - Detail2

    Cliquez pour agrandir

Plieuse 2 M, pédale serrage/desserrage, levier latéral, tablier 12 mm

Réf. PZX2040

Délai actuel : 1 à 3 semaines départ usine

Plieuse manuelle d'atelier référence PZX2040, longueur utile de pliage 2 M, capacité zinc 1,2 mm - capacité acier S235JR 1,0 mm, avec tablier ergonomique et règle étroite de 12 mm, pédale de serrage-desserrage, butée angulaire et secteur de repérage gradué.

Plus d’infos Équipements complémentaires optionnels

Plieuse 2 M, pédale serrage/desserrage, levier latéral, tablier 12 mm


> Les points forts :

  • Plieuse adaptée pour le façonnage en petite série
  • Coupe, plie et boudine
  • Tablier ergonomique pour un meilleur positionnement de l'opérateur
  • Pliage assisté par vérin
  • Règle étroite de 12 mm pour les contreplis rapprochés
  • Règle de pince usinée facilitant la réalisation des agrafes
  • Équipée d'une large pédale de serrage-desserrage


> Équipement standard :

  • Règle de pince interchangeable 27°
  • Secteur de repérage angulaire gradué
  • Butée angulaire graduée
  • Pédale de serrage / desserrage
  • Pupitre et support d’outils (montage à gauche ou à droite)
  • Levier de manoeuvre de la pince coté droit de la machine

Caractéristiques produit

Longueur utile de pliage (mm) 2 040
Capacité Zinc / Acier S235JR (mm) 1,2 / 1,0
Ouverture de la pince (mm) 100
Dimensions (mm)

2 420 x 690 x 1 520

Hauteur de la table (mm) 920
Poids brut (kg) 470
Largeur de pli mini = 10-15 fois l'épaisseur selon métal



Équipements complémentaires optionnels

Rail de guidage pour couteau à molettes CCMA sur plieuse PZX2040

Rail de guidage pour couteau à molettes CCMA, pour plieuse PZX2040

Rail de guidage référence RZX2040A pour plieuse manuelle d'atelier PZX2040. Ce dispositif rabattable sur l'avant de la plieuse permet l'utilisation du couteau à molette CCM pour les coupes de matière au tracé avant pliage.



Ajouter à ma sélection
pour une demande de devis
Couteau à molettes CCMA

Couteau à molettes CCMA

Couteau à molettes référence CCMA, capacité zinc 0.8 mm, pour les coupes de matière sur plieuses manuelles modèles PZX2040, PVX2040 et PVX3080. Ce couteau s'utilise exclusivement sur un rail de guidage.



Ajouter à ma sélection
pour une demande de devis
Table arrière 2 m ETBX2040

Table arrière 2 M, avec butée orientable, pour plieuse PZX2040

Table arrière référence ETBX2040 pour plieuse PZX2040, course de butée 60 à 1000 mm. Cette table arrière équipée d'une règle orientable sur toute la longueur permet de positionner facilement la feuille en butée selon la cote souhaitée avant coupe ou pliage.



Ajouter à ma sélection
pour une demande de devis
Butée arrière à courroie, course 750 mm, pour plieuse PZX2040

Butée arrière à courroie, course 750 mm, pour plieuse PZX2040

Butée arrière à courroie référence PZXBC2040, course 5 à 750 mm pour plieuse modèle PZX2040. Cette butée à commande latérale par volant et réglable par compteur digital est équipée de 4 doigts repositionnables sur la longueur.



Ajouter à ma sélection
pour une demande de devis
Ensemble de 2 butées arrières à glissière, course 500 mm pour plieuse PCX2040A

Ensemble de 2 butées arrières à glissière, course 500 mm pour plieuse PCX2040A

Ensemble de 2 bras de butées arrières à glissière type X, référence PCXB2040, réglables de 40 à 510 mm, pour plieuses manuelles PCX2040A et PZX2040. Les bras de butée coulissent sur le rail de fixation à l'arrière de la machine et bloqués en position. Ils permettent à la fois le positionnement de la feuille à la cote souhaitée et son soutien arrière.



Ajouter à ma sélection
pour une demande de devis
Bras de butée supplémentaire PCXBS2-2.5

Bras de butée supplémentaire, course 500 mm, pour plieuses PCX2040A et PCX2540A

Bras de butée arrière supplémentaire à glissière type X, référence PCXBS2-2.5, réglable de 40 à 510 mm. Ajouter un bras de butée supplémentaire permet un meilleur maintien arrière de la feuille sur les grandes longueurs et améliore le positionnement avant la coupe ou le pliage.



Ajouter à ma sélection
pour une demande de devis
Accessoire à boudiner démultiplié avec baguette Ø 14 ou 16 mm (à préciser à la commande)

Accessoire à boudiner avec baguette Ø14 ou 16mm, long 2m à préciser à la cde

Accessoire à boudiner démultiplié avec baguette Ø 14 ou 16 mm référence ABH14-16-2040, capacité zinc 0.65 ou 0.80 mm selon modèle. Son système de démultiplication permet de réaliser des boudins très réguliers sans aucun effort. S'utilise avec les plieuses manuelles PCX2040A et PZX2040. NB : le diamètre souhaité de la baguette est à préciser à la commande.



Ajouter à ma sélection
pour une demande de devis
Accessoire à boudiner démultiplié avec baguette Ø 18 mm

Accessoire à boudiner avec baguette Ø 18 mm, longueur 2 M

Accessoire à boudiner démultiplié avec baguette Ø 18 mm référence ABH18-2040, capacité zinc 0.80 mm. Son système de démultiplication permet de réaliser des boudins très réguliers sans aucun effort. S'utilise avec les plieuses manuelles PCX2040A et PZX2040.



Ajouter à ma sélection
pour une demande de devis
Baguette de  Ø 14 mm pour ABH2040

Baguette 2 M, Ø 14 mm, pour ABH2040 et ABA2040

Baguette de rechange référence BAH14-2040, Ø 14 mm pour accessoire à boudiner démultiplié avec ABH14-16-2040. Utilisable pour les plieuses modèles PCA2040, PCX2040A, PZX2040, PBS2040-15, PVX2040, PVX2040T et PVS2050M.



Ajouter à ma sélection
pour une demande de devis
Baguette de  Ø 16 mm pour ABH2040

Baguette 2 M, Ø 16 mm, pour ABH2040 et ABA2040

Baguette de rechange référence BAH16-2040, Ø 16 mm pour accessoire à boudiner démultiplié avec ABH14-16-2040. Utilisable pour les plieuses modèles PCA2040, PCX2040A, PZX2040, PBS2040-15, PVX2040, PVX2040T et PVS2050M.



Ajouter à ma sélection
pour une demande de devis
Baguette de  Ø 18 mm pour ABH2040

Baguette 2 M, Ø 18 mm, pour ABH2040

Baguette de rechange référence BAH18-2040, Ø 18 mm pour accessoire à boudiner démultiplié avec ABH18-2040. Utilisable pour les plieuses modèles PCX2040A, PZX2040, PBS2040-15, PVX2040, PVX2040T et PVS2050M.



Ajouter à ma sélection
pour une demande de devis
Outil à fermer les pinces à 180° - face

Outil à fermer les plis à 180° avec hauteur ajustable

Outil à fermer les plis référence OFP-180, pour faire des pinces à 180° à partir d'un pli à 135°, capacité acier 0,8 mm



Ajouter à ma sélection
pour une demande de devis
