Plieuses électriques universelles d'atelier PTS

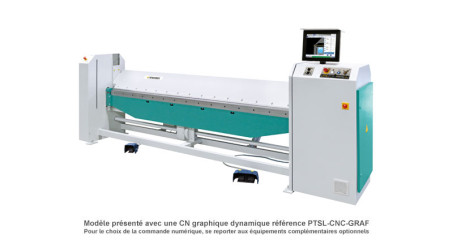

  • Plieuse universelle PTS avec CN graphique dynamique

    Cliquez pour agrandir

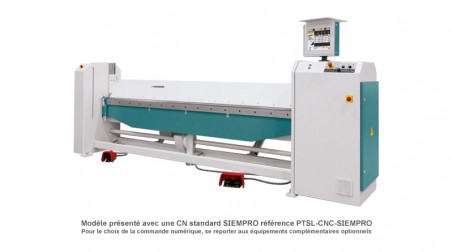

  • Plieuse universelle PTS avec CN standard SIEMPRO

    Cliquez pour agrandir

Voir la vidéo
Galerie
photos

Plieuse électrique universelle 4 M x 1 mm

Réf. PTS4100-10

Prix et délai : nous consulter

Plieuse électrique universelle d'atelier référence PTS4100-10, longueur utile de pliage 4 M, capacité aluminium 1050-H44 1,5 mm - capacité acier 400N/mm² 1,0 mm (capacités avec règle de tablier de 25 mm), commande par pédale et 2 règles de tablier interchangeables de 15 et 25 mm fournies.

Plus d’infos Équipements complémentaires optionnels
Ajouter à ma sélection
pour une demande de devis
Fiche produit

Plieuse électrique universelle 4 M x 1 mm


> Les points forts :

  • Répétabilité et précision
  • Vitesse de pliage et de déplacement de la butée arrière
  • Qualité de pliage même dans les fines épaisseurs
  • Deux types de commandes numériques disponibles
    (voir équipements complémentaires)
  • 2 géométries de tabliers disponibles (droit ou déporté intérieur)
    (pour un tablier déporté, voir équipements complémentaires)


> Équipement standard :

  • 2 règles de tablier interchangeables de 15 et 25 mm fournies
  • Règle de pince interchangeable à 20° facilitant la fabrication des U
  • Dispositif de bombage du tablier
  • Réglage du rayon de pliage
  • Double commande opérateurs :
    - 1 pédale principale double action pour 1 opérateur
    - 1 pédale simple supplémentaire en mode 2 opérateurs

Caractéristiques produit

Longueur utile de pliage (mm)

4 100

Capacité acier 400N/mm² (mm) avec tablier 25 mm

1,0

Capacité acier 400N/mm² (mm) avec tablier 15 mm

0,8

Capacité aluminium 1050-H44 (mm) avec tablier 25 mm

1,5

Capacité aluminium 1050-H44 (mm) avec tablier 15 mm

1,0
Capacité acier galvanisé (mm) avec tablier 25 mm 0,8
Capacité acier galvanisé (mm) avec tablier 15 mm 0,65
Capacité acier inoxydable 304L (mm) avec tablier 25 mm 0,7
Capacité acier inoxydable 304L (mm) avec tablier 15 mm 0,55

Hauteur de table (mm)

830

Angle de la règle de pince

20°
Ouverture de la pince (mm)

130
Vitesse de pliage (°/s) 60
Vitesse de serrage sans barrière de protection immatérielle (mm/s) 10
Vitesse de serrage avec barrière de protection immatérielle (mm/s) 60

Alimentation électrique (V)*

400 V tri + neutre + terre

Puissance totale (kW)

2,6

Dimensions sans butée arrière (LxlxH) (mm)

5 260 x 865 x 1 800

Dimensions avec option butée arrière électrique
et option commande numérique (LxlxH) (mm)

5 260 x 1 780 x 1 800
Poids brut (kg) sans butée arrière électrique

2 900
* Tension à préciser à la commande

Capacités de pliage à 90° / Largeur de pli mini = 15 fois l'épaisseur

Ecrasement de pince = 1/3 de la capacité d'épaisseur max.



Équipements complémentaires optionnels

Règle de tablier de 12 mm pour PTS de 4 mètres

Règle de tablier, épaisseur 12 mm, référence PTSL-RT12-4



Ajouter à ma sélection
pour une demande de devis
CNC graph

Commande numérique GRAF, 3 axes, graphique dynamique pour plieuses électriques

Commande numérique graphique dynamique référence PTSL-CNC-GRAF, avec grand écran tactile couleur 17"



Ajouter à ma sélection
pour une demande de devis

Correcteur d'angle pour CNC GRAF pour PTS et PTL

Correcteur d'angle automatique référence PTSL-CORANG-GRAF, capacité maximum d'utilisation 1,0 mm (cette option est à commander en même temps que la commande numérique)



Ajouter à ma sélection
pour une demande de devis
CN SIEMPRO

Commande numérique SIEMPRO 2 axes pour plieuses électriques

Commande numérique 2 axes référence PTSL-CNC-SIEMPRO, avec écran tactile couleur 15''



Ajouter à ma sélection
pour une demande de devis

Correcteur d'angle pour CNC SIEMPRO pour PTS et PTL

Correcteur d'angle automatique référence PTSL-CORANG-SIEMPRO, capacité maximum d'utilisation 1,0 mm (cette option est à commander en même temps que la commande numérique)



Ajouter à ma sélection
pour une demande de devis

Barrière immatérielle avant pour serrage rapide, pour plieuse électrique

Barrière immatérielle avant pour serrage rapide, pour plieuse électrique, référence PTSL-SPEED-Z. Ce dispositif de sécurité optoélectronique actif détecte la présence d'un objet ou d'une personne dans leur champ de détection. La barrière immatérielle offre une sécurité optimale pour l'opérateur et permet ainsi d'augmenter la vitesse de serrage de la pince pour encore plus de productivité.



Ajouter à ma sélection
pour une demande de devis
Pupitre de commande sur potence

Pupitre de commande sur potence pour plieuse électrique

Pupitre de commande sur potence pour plieuse électrique, référence PTSL-CNC-POT. Cette potence articulée supporte le pupitre de commande et permet à l'opérateur de positionner l'écran face à lui pendant le travail de pliage. Il peut ainsi suivre plus facilement les indications de la commande numérique pour les différentes opérations de pliage (positionnement de la feuille, inversions, retournements...)



Ajouter à ma sélection
pour une demande de devis
Comm pneumatique doigts butée 3

Commande pneumatique des doigts de butée pour PTS 4 mètres

Commande pneumatique des doigts de butée, référence PTSL-DP4. Cette option permet de baisser automatiquement l'ensemble des doigts de butée au niveau de la table. Une feuille de grande dimension pourra ainsi être chargée par l'arrière sans obstacle.



Ajouter à ma sélection
pour une demande de devis
BAE 1 rangée doigts butée

Butée arrière électrique 10-750 mm pour plieuse électrique 4 mètres

Butée arrière à commande électrique référence PTSL-BAE4-750, course de 10 à 750 mm, butée gérée par la commande numérique de la plieuse. La butée comprend la table arrière pour le soutien des grands formats de tôle et 10 doigts de butée. NB : cette option est à prévoir à la commande de la plieuse.



Ajouter à ma sélection
pour une demande de devis
BAE 1 rangée doigts butée

Butée arrière électrique 10-1000 mm pour plieuse électrique 4 mètres

Butée arrière à commande électrique référence PTSL-BAE4-1000, course de 10 à 1000 mm, butée gérée par la commande numérique de la plieuse. La butée comprend la table arrière pour le soutien des grands formats de tôle et 10 doigts de butée. NB : cette option est à prévoir à la commande de la plieuse.



Ajouter à ma sélection
pour une demande de devis
BAE 2 rangées doigts butée

Butée arrière électrique 10-1500 mm pour plieuse électrique 4 mètres

Butée arrière à commande électrique référence PTSL-BAE4-1500, course de 10 à 1500 mm, butée gérée par la commande numérique de la plieuse. La butée comprend la table arrière pour le soutien des grands formats de tôle, 2 rangées de 10 doigts de butée. NB : cette option est à prévoir à la commande de la plieuse et nécessite une alimentation en air comprimé.



Ajouter à ma sélection
pour une demande de devis
Equipement pour pliage conique pneumatique, réglage manuel

Supplément pliage conique pneumatique, réglage manuel, pour butée AR 750

Équipement complémentaire référence PTS-BAE3-PC, permettant le pliage conique pneumatique, réglage manuel, pour butée arrière électrique 750 mm



Ajouter à ma sélection
pour une demande de devis
Equipement pour pliage conique pneumatique, réglage manuel

Supplément pliage conique pneumatique, réglage manuel, pour butée AR 1000

Équipement complémentaire référence PTS-BAE3-1M-PC, permettant le pliage conique pneumatique, réglage manuel, pour butée arrière électrique 1000 mm



Ajouter à ma sélection
pour une demande de devis

Pédale de commande sur rail

Pédale de commande sur rail, référence PTSL-PEDRAIL. La pédale coulisse sur un rail sur toute la longueur de la machine. Ce système facilite le déplacement de la pédale et évite de laisser trainer la gaine d'alimentation électrique au sol.



Ajouter à ma sélection
pour une demande de devis
Tablier déporté intérieur pour plieuse motorisée PTS

Tablier déporté intérieur pour PTS de 4 M, 1 règle de 10 ou 24 mm au choix

Tablier déporté intérieur référence PTSL-TDI4, pour plieuse électrique universelle PTS de 4 M. Cette nouvelle géométrie de tablier permet d'obtenir davantage de dégagement au pliage facilitant la réalisation de pièces complexes comme des créneaux ou des omégas. 1 règle incluse de 10 ou 24 mm au choix. NB : cette option est à prévoir à la commande de la plieuse.



Ajouter à ma sélection
pour une demande de devis
Couteau à molettes pour plieuse motorisée

Couteau à molettes manuel pour PTS-PTL-4 mètres

Couteau à molettes rabattable pour plieuse motorisée 4M, référence PTSL-CCM4, avec barre de guidage et système de soutien de tôle. Déplacement sur rail de guidage intégré à la plieuse. NB : cette option est à commander en même temps que la plieuse



Ajouter à ma sélection
pour une demande de devis

Règle de tablier de 8 mm pour PTS de 4 mètres

Règle de tablier, épaisseur 8 mm, référence PTSL-RT8-4



Ajouter à ma sélection
pour une demande de devis

Règle de tablier de 10 mm pour PTS de 4 mètres

Règle de tablier, épaisseur 10 mm, référence PTSL-RT10-4



Ajouter à ma sélection
pour une demande de devis
